在壓鑄模設計中, 常常會遇到同一抽芯而各成型高度相差較大的零件, 如果采用斜拉桿或彎銷抽芯, 習慣上采取的措施是增加滑塊的高度,以滿足滑塊的退位空間,其結果是滑塊的重量增加,�？虻膹�(qiáng)度降低。

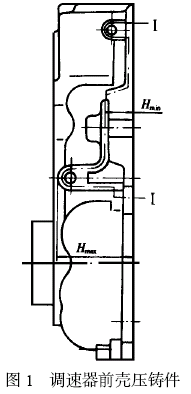

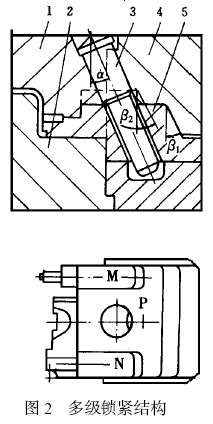

圖1 是汽車油泵調速器前殼壓鑄件示意圖, Ⅰ- Ⅰ分型面需用抽芯才能完成脫模,其最低抽芯高度Hmin 為17mm, 最大抽芯高度Hmax為45mm, 為了保證滑塊有足夠的退位空間而不發生自鎖, 滑塊的高度必須大于或等于45mm。為避免抽芯距離過大造成滑塊體積增加, 在設計中采用了局部增高多級鎖緊結構,如圖2 所示。P 是高于17mm低于45mm的面,N是高于45mm的面,M面是與N面同高且保證N 面受力平衡的輔助結構。α為抽芯角,β1 、β2 為鎖緊角,β1 、β2 不僅具有鎖緊作用,而且在開模抽芯時還具有讓位的作用,所以β1 、β2 必須大于α, 而且β2 應大于β1 , 否則開模時, 滑塊會出現自鎖。鎖緊角β2 也可以等于β1 , 但由于制造時有誤差, 如果誤差大, 則β1和β2 形成的鎖緊面會出現干涉。在壓鑄件調速器前殼模具設計中, α取23°, β1 取26°, β2取30°,實現了安全生產。
總之, 對于那些抽芯高度相差大的滑塊,采用多級鎖緊結構,對減小滑塊的重量、延長模具壽命,節約模具材料具有重要的作用。
|
