AutoCAD在中國的應用已經有很多年了，這里再次談到它的應用技巧似乎有些老生常談。但編輯還是想把這篇文章介紹給廣大讀者朋友們，因為掌握好軟件的應用技巧，不但能夠提高自身的設計水平，還可以大大地提高設計效率的，是有百益而無一害的。
在計算機輔助設計軟件中，AutoCAD無疑是應用最普遍的，每個工程技術人員都有一些自己的使用經驗。其中有些經驗不易直接從書籍獲取，也難靠自己摸索得來。下面介紹筆者多年來積累的一些教學經驗技巧，在實際應用中合理地使用這些技巧能大大提高繪圖的效率和質量。
一、妙用夾點編輯命令
在使用夾點編輯命令時，很多人把該命令僅僅當成STRETCH（拉伸）、MOVE（移動）、ROTATE（旋轉）、SCALE（縮放）和MIRROR（鏡像）等單個命令的簡單重復。實際上，如果靈活運用該命令中豐富的編輯方式并巧妙組合，能大大提高繪圖效率�；贏utoCAD較強的實踐性，現以圖1為例，說明夾點編輯命令的巧妙運用。步驟如下：
1.作直徑為1的半圓；
2.在Command狀態下，拾取半圓，激活左或右端點為關鍵點，待命令行出現拉伸提示時，按三次回車鍵至比例縮放，選擇復制選項并依次輸入比例縮放因子1/6、2/6、3/6、4/6、5/6；
3.再次運用夾點編輯命令中的旋轉結合復制將前兩步繪制出的圖形旋轉180°即可。（注意：此時關鍵點選擇為直徑為1的半圓的圓心）

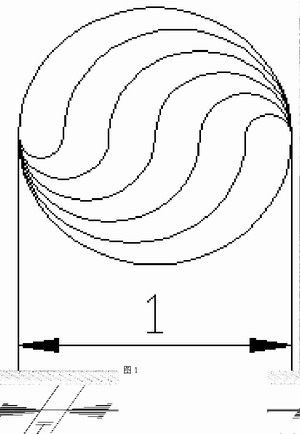

圖1 用夾點編輯命令繪制圓形
二、矩形倒圓（直）角命令的應用
AutoCAD創建矩形，一般采用直接輸入長寬的數值或選擇端點的方式來完成。實際上，還可以利用矩形命令里倒直角或圓角的方式高效快速地繪制帶有直角或圓角的圖形。點擊“矩形”按鈕或輸入“rec”命令后，首先根據提示選擇“f”或“c”參數，確定圓角半徑或直角距離，再輸入矩形的長和寬即可�，F(xiàn)以圖2為例，說明矩形倒圓（直）角命令的巧妙運用。
1.點擊“矩形”按鈕或輸入“rec”；
2.根據提示選擇“f”參數，輸入半徑為10；
3.指定第一個角點后，輸入矩形長寬的相對坐標即“@40，20”。
