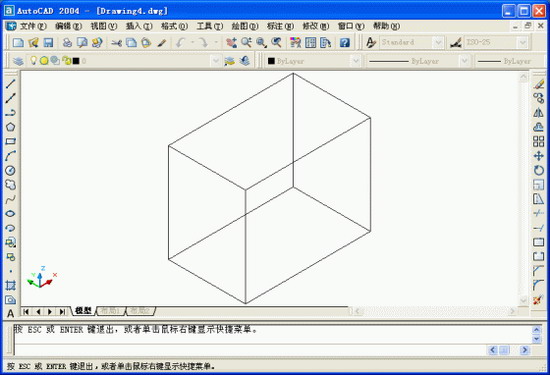

AutoCAD圖形中各點的位置是用笛卡爾右手坐標系統來確定的。笛卡爾坐標系用三個軸，即X軸、Y軸和Z軸。繪制新圖形時，AutoCAD缺省將用戶圖形置于世界坐標系中。世界坐標系的X軸為水平方向；Y軸為垂直方向；Z軸垂直于XY平面，如圖16所示。
圖16
圖形中的任何一點都是用相對于原點（0,0,0）的距離和方向來表示的。世界坐標系的重要之處在于它總是要在繪圖中用到，并且它不能被改變，其他任何坐標系都可以相對于它建立起來。
其余的坐標系稱之為用戶坐標系，可以用命令創建。雖然世界坐標系是固定的，但可以從任何角度來觀察它或轉動它而不用改變?yōu)榱硗獾淖鴺?biāo)系。
極坐標系是用一個距離值和角度值來定位一個點。也就是說您使用極坐標系輸入的任意一點均是相對于原點（0,0,0）的距離和角度表示的。
在二維空間中，絕對直解坐標是將點看成從原點（0,0）出發的，沿X軸與Y軸的位移。絕對極坐標也是將點看成是對原點（0,0）的位移，不同之處在于您輸入的是該點與原點的距離及與極軸的角度。在AutoCAD中，極坐標表示方法為“距離<角度”。例如：“100<45”表示距離為100個圖形單位，角度為45度處的一點。
使用相對坐標，您通過輸入相對于當前點的位移或者距離和角度的方法來輸入新點。AutoCAD規定所有相對坐標的前面添加一個@號，用于表示與絕對坐標的區別。
“@30,15”表示距當前點沿X軸正方向30個單位、沿Y軸正方向15個單位的新點。“@100<72”表示距當前點的距離為100個單位，與X軸夾角為72度的點，如圖17所示。
圖17
提示：同時按住“Shift”鍵和“2”鍵可以輸入符號@。
坐標顯示的作用是追蹤作圖時的光標位置，AutoCAD在窗口底部狀態欄中顯示當前光標的位置坐標。您可以按“F6”鍵或“Ctrl”＋“D”，在坐標的開、關模式間切換。
用戶坐標系是可移動的坐標系。使用用戶坐標系，您可以將復雜的三維問題變成簡單的二維問題。用戶坐標系也可以通過平移和旋轉來生成，從而指定新的XY平面和新的原點。用戶坐標系圖標通常顯示在坐標原點或者當前視區的左下角處，表示用戶坐標系的位置和方向。如果用戶坐標系圖標顯示在坐標原點，那么在圖標中有一個加號。如果用戶坐標系圖標們于視口的左下角，也就是說沒有位于坐標原點上，那么用戶坐標系圖標中沒有加號顯示。當用戶處于世界坐標系中時，用戶坐標系圖標Y箭頭就會有一個“W”，表明當前視圖正處于世界坐標系中。
