由于工作需求，經常需要將AutoCAD文件轉換成圖片插入到Word、Photoshop等應用軟件中進行排版。但是前者是矢量圖，后者都是點陣圖，該怎么辦呢？本人經過多次探索，得到了一些經驗，希望給大家?guī)硪恍⿴椭?
方法主要有三種，分別介紹如下：
第一：截屏
相信地球人都能在鍵盤上找到Print Screen這個鍵，在AutoCAD當前窗口中按下這個鍵后，打開畫圖板，編輯菜單下的粘貼就可以使用了。這樣，AutoCAD中的圖形就被轉換成了圖片格式。
提示：Alt+Print Screen可以捕捉當前對話框的圖形。
評定：此類方法圖像大小受限于顯卡分辨率。一般最大只能達到1280X1024。因此不太適合分辨率要求高的產品，如產品樣本。
第二種：直接輸出BMP文件
在AutoCAD命令行中輸入命令bmpout，系統將彈出一個對話框，要求我們選擇輸出位置和文件名稱。
評定：該方法輸出的圖像質量較好，但是使用了微軟的位圖格式，圖像文件偏大。
第三種：虛擬打印機
下面我們以AutoCAD2004為例，講解整個流程。

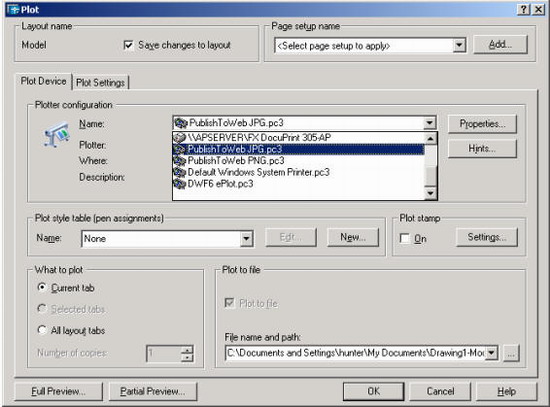

首先我們在打印頁面找到系統配置好的JPG打印機，在右下角選擇好文件存放位置。然后單擊OK確認，系統將把生成的JPG文件保存到您所指定的位置。
若系統中沒有該JPG打印機，則可按照以下步驟來添加該虛擬光柵打印機。

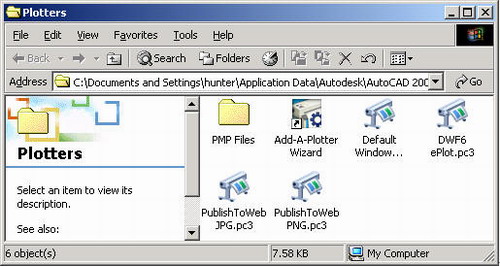

首先我們打開打印機管理選項。在文件（File）\打印機管理（Plotter Manager），如下圖：
雙擊添加打印機向導（Add-A-Plotter Wizard），
單擊下一步（Next），系統出現下面的對話框。
選擇我的電腦（My Computer），單擊下一步（Next）,如下對話框出現。
